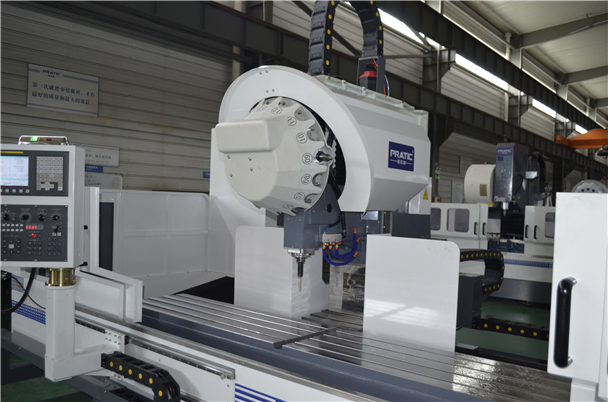

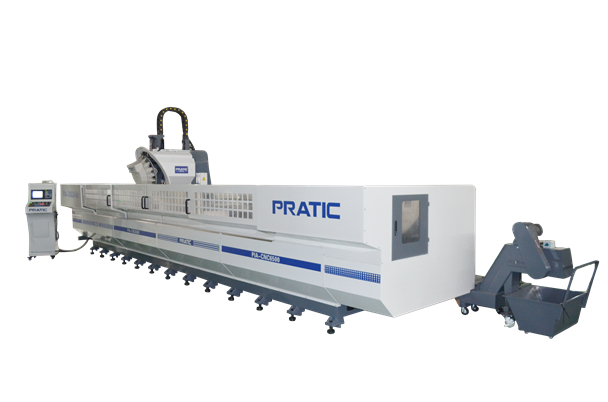

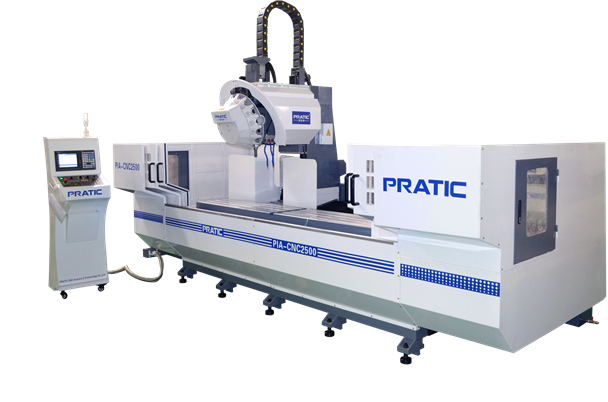

PIA型材復合加工中心

所屬分類：工業型材加工中心

高度:2600mm
占地面積:4600--9000x2500mm
重量：5000--8000kg

詳細信息

PIA型材復合加工中心產品特點：
1.此產品適合：電視機邊框、輕型切削鋁、銅的加工，型材的鉆、銑、加工。
2.2.5m以上機型X軸用齒條傳動，2.5以內機型X軸用絲桿傳動。
3.可根據客戶要求定制不同規格的機型。

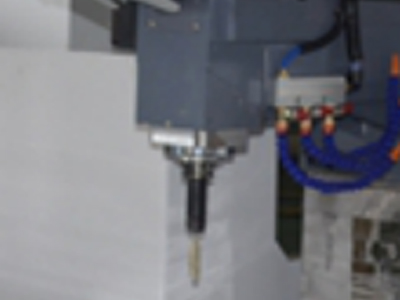

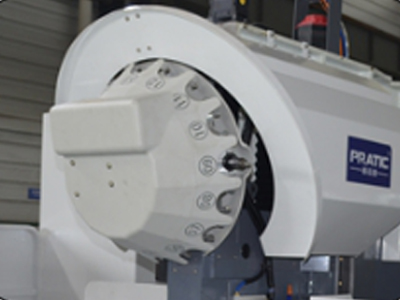

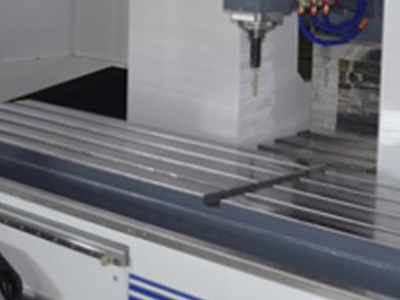

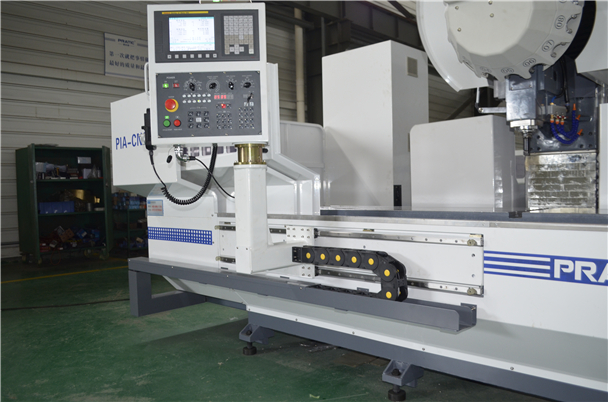

PIA型材復合加工中心細節：

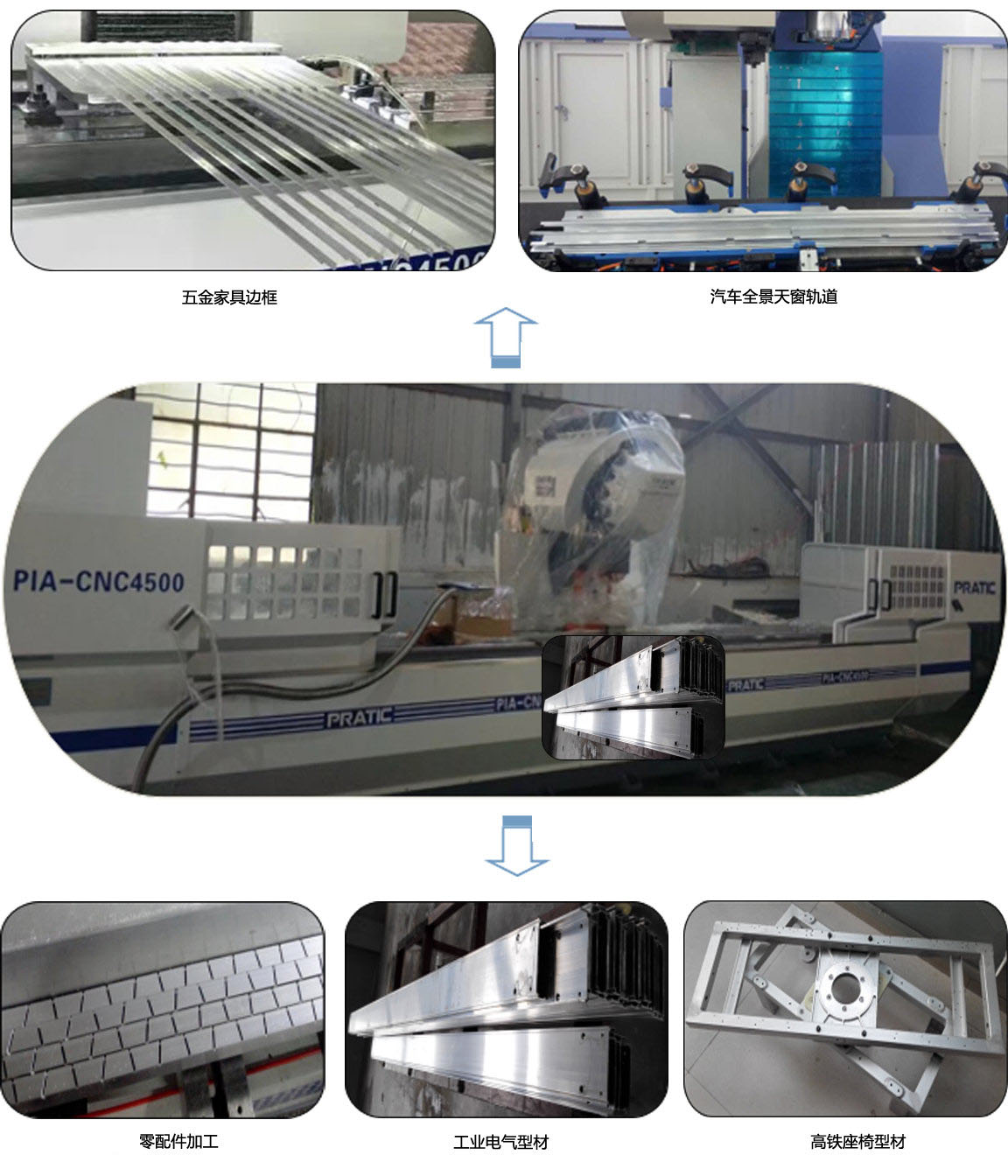

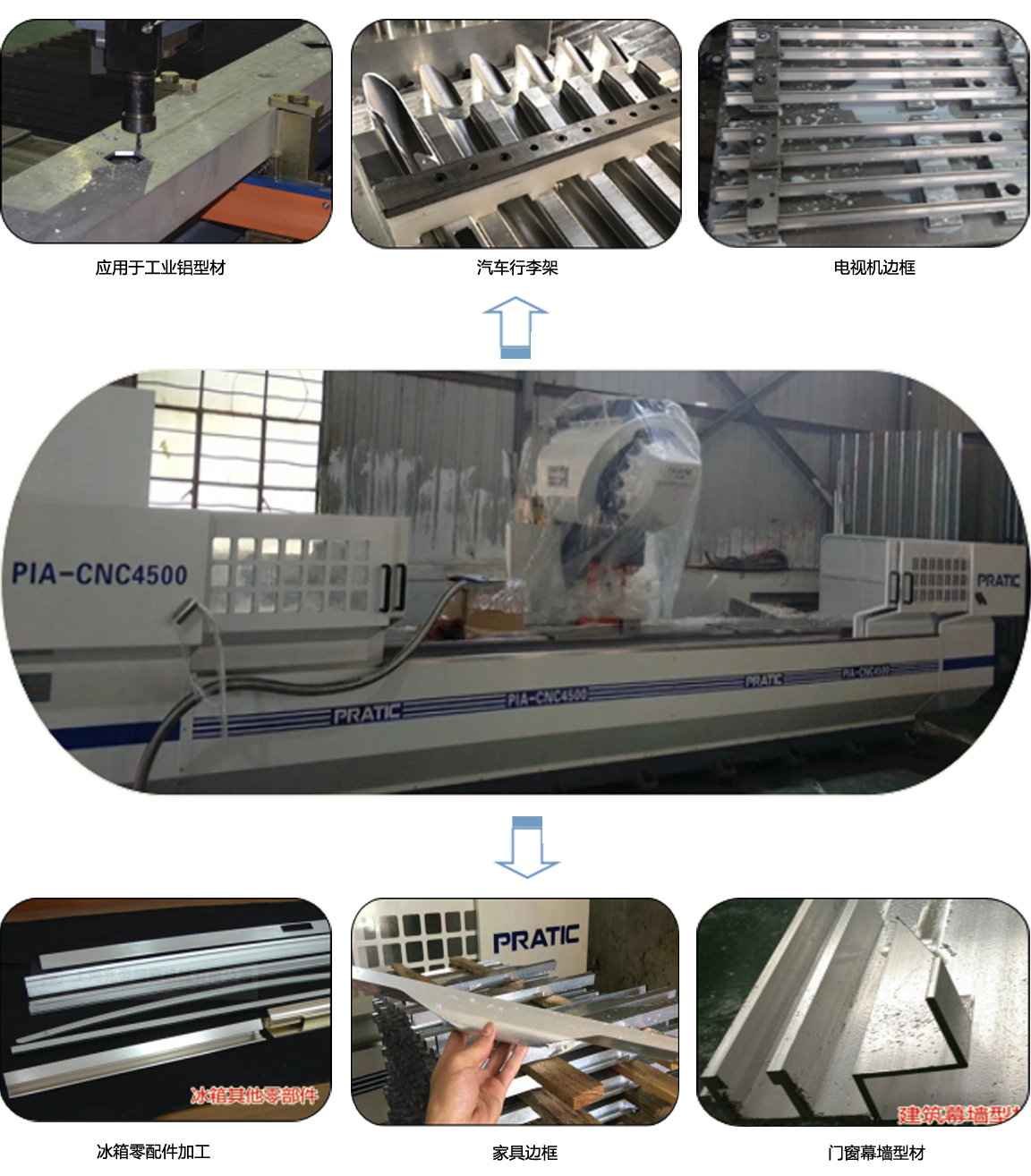

PIA型材復合加工中心應用：

PIA型材復合加工中心參數：

行程	單位	參數
X 軸	mm	2500--6500
Y 軸	mm	400
Z 軸	mm	350
主軸
主軸轉速	rpm	12000/15000/24000
主軸錐孔	/	BT30
刀庫
刀庫形式	/	夾臂式
刀庫容量	pcs	16
相鄰換刀時間	sec	3
移動速度
X軸移動	m/min	50
Y軸移動	m/min	28/28
Z軸移動	m/min	28/28
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	5.5
X驅動馬達	kw	1.8
Y驅動馬達	kw	1.8
Z驅動馬達	kw	1.8
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	霧化冷卻
精度
X軸定位精度	mm	0.05
Y軸定位精度	mm	0.02
Z軸定位精度	mm	0.01
機械規格
氣壓需求	kg/cm2	6 kg/cm2
操作系統	/	FANUC[MITSUBISH]
高度	mm	2600
占地面積	mm	4600--9000x2500
重量	kg	5000--8000
