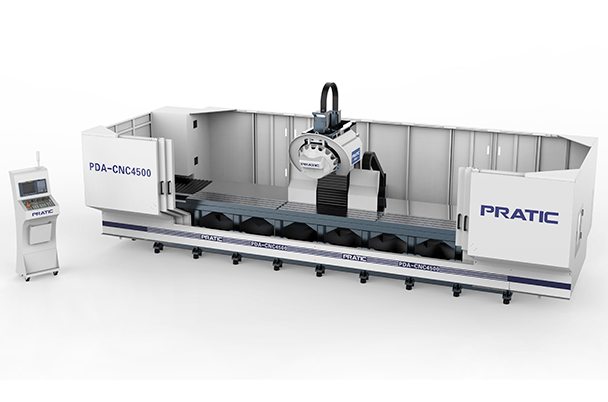

PDA型材復合加工中心

所屬分類：家居定制加工中心

工作臺尺寸：450x(2500--12500)mm
主軸轉速：12000rpm
快速給進：15000mm/min
定位精度：±0.01mm
該機器是一臺集銑銷、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。

詳細信息

產品特點：
1.該機器是一臺集銑銷、鉆孔、攻牙、倒角為一體的自動化復合加
工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工；
2.防護門導軌帶鈑金防護，阻止廢屑進入，方便排屑；
3.加裝前后半封閉式防護罩，保證了操作者和環境衛生；
4.采用BT30主軸錐孔，增加了機器鋼性；
5.采用飛碟式刀庫。
產品參數：

行程	單位	參數
X軸	mm	2500-12500
Y軸	mm	450
Z軸	mm	400
主軸
主軸轉速	rpm	12000
主軸錐孔	/	12000
刀庫
刀庫形式	/
拉釘形式	45°	45°
刀庫容量	pcs	16
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
切削進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	5.5
X驅動馬達	kw	1.8
Y驅動馬達	kw	1.8
Z驅動馬達	kw	1.8
潤滑冷卻系統
潤滑系統	油脂潤滑
冷卻系統	噴水冷卻
精度
X軸定位精度	mm	0.05
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	±0.01
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC/SIEMENS
高度	mm	2600
占地面積	mm	（5500-15500）x2750
重量	kg	9000-20000
